【维修培训】中捷包缝机系列机针调节方法！

中捷包缝机系列维修与保养



超高速包缝机操作注意须知

       不论包缝机何种机型故障，首先必须保证的是：
       1、机针必须安装到位
       2、切布要顺畅锋利
       3、观察机针与弯针运动配合


包缝机断机针线


       1、直针线没有正确穿过线道或线道不光滑（熟记穿线图的穿线方法和修光过线道）
       2、线的张力太大
       3、机针原因（针眼堵小、针尖秃、料厚针细、针弯曲、换针安装错误）
       4、上、下弯针磨损误差太大
       5、线的质量太差
       6、导线板、前弯针挑线凸轮过线不光滑，时序不正确
       7、前弯针针线通道有毛刺不光滑
       8、护针间隙过小，机针背插前弯针量过多，弯针碰机针
       9、勾线距太大



包缝机基本机型针杆高度标准参数







       注：直驱及三自动机型针杆高度与对应基本机型针杆高度参数一致。


超高速包缝机针杆高低位置调整



       第一步：将机壳上盖加油窗橡胶塞拿开。


       第二步：转动手轮将机针调整到最高点， 然后用5号内六角扳手将所示螺钉旋松。


       第三步：按照机型将机针高度“a”调整到所需要的位置，然后将 “第二步”螺钉锁紧，盖上橡胶塞即可。


下弯针的调节


       下弯针的引出量
       当下弯针在最左位置时，如果是四线以左针为基准如果是双针五线以右针为标准， 调整从包缝机针的中心线到下弯针尖的尺寸b见下表,松开螺丝⑤，左右转动弯针台 ⑦进行调整。




       下弯针的前后位置

       当下弯针移动到直针中心线时，会把针顶起0.03～0.05mm为好。调整时，松开螺丝⑤转动微调螺丝⑥，向前或向后移动弯针台⑦进行调整。




对上弯针尺寸的调整





        当上弯针在最左位置时，从机针的中心线到上弯针a的尺寸、从针板到上弯针尖的高度b、见上图进行调整。

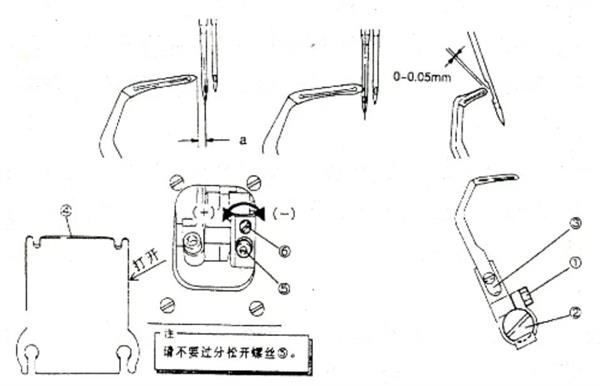

链弯针尺寸的调整


       1、机针中心到链弯针尺寸（a) 转动皮带轮，把链弯针移到最左边。松开螺丝（1），把弯针台（3）左右移动进行调整尺寸a然后暂时拧住螺丝（1）。

       2、调整链弯针尖与机针之间的间隙转动皮轮，把弯针从最左边移动到针中心，松开螺丝链（1）调节螺丝（2），弯针台前后位置进行调整。拧紧螺丝（1）。

       3、链弯针前后量的调节取下后盖（4）松开螺丝（5）调节分段螺丝（6）。向（—）方向转动，则前后量 变小反之变大。





针挡（护针）的调节


       下弯针移动到针的中心线时,确认下弯针是否将针向面前顶起0.03~0.05mm。

       (1)后针挡①的调节当下弯针在没有接触到机针的状态下，使后针挡①与机针接触，并使机针与下弯针尖的间隙成0～0.05mm松开螺丝②进行调整。


       (2)前针挡③的调节将下弯针尖调整到针的中心线、后针挡刚接触机针时，使机针与前针挡的间隙为 0.1～0.2mm松开螺丝④进行调节。


双重环针挡的调节题


        (1)后针挡⑤的调节双重环的针在最下方时，针和后针挡⑤的间隙调到0～0.05mm.调节时松开螺丝 ⑥，把后针挡⑤向前或向后移动进行调 节。


       (2)前针当⑦的调节双重环的针与前针档⑦的间隙调到0.05～0.1mm.调节时，松开螺丝⑧，把前针挡⑦向前或向后移动进行调节。


超高速包缝机差动比及针距调节方法


       差动比调节方法：
       先打开缝台，松开差动比螺母移动调节杆，往上调布料拉伸，往下使布料收缩， 也可以微调螺柱，使其调到最佳位置。

       针距调节方法：
       按进调节针距按键，然后转动手轮，使针距按钮卡住针距凸轮，往顺时针方向使针距变大，往逆时针方向使针距变小。


超高速包缝“吃皱”现象调整方法

       1、线张力大
       2、粗线、细针、薄料，压脚压力太大或太小
       3、差动比大（普通布料缩缝量太大）
       4、送料牙太高
       5、切刀不快


超高速包缝机上下缝合不齐

       1、常见压脚压力过大、压脚底板不光滑
       2、切刀不快
       3、送布牙太高、牙齿间距选的不符，宽拖拉压脚
       4、送料的忽快忽慢，需考虑拖拉压脚的灵活（后半部）
       5、缝料与送布牙、机针、针板需调整
