中捷高速直驱电子套结一体机常见缝纫故障及对策!

中捷高速直驱电子套结一体机
缝纫的故障原因及对策







操作板各键说明
       操作板各键说明


       P键的存储
       开机后，按M键进入方式设定，按后退键 显示P的存储模式下，先选择所存P键位 置（P1- P25）再按选择所需花样的各项 内容：花样号、X、Y、速度等各项后。


       一直按选择键到达X与Y向原点的设定， 即当显示屏显示[0。0]时，X向灯亮为X向原点设定，调整此参数，压脚原点位置会 发生移动，再选择键，到达Y向原点，调 整后压脚Y向位置会移动。此项功能比较 适合钉扣机使用，可储存不同扣眼的中心 位置，使操作更加方便快捷。


       各项设定完毕后，按准备键结束P键的存 储，按M键结束花样存储方式，再按一次M键返回开机状态。


       中途停车功能的介绍
       在正常缝制进，按复位键或踩踏板倒档 时，可让机器急停，此时会出现E50的故 障显示。（此功能一般用在中停出现断针 的使用）。处理办法：1：按一次复位键后，会进行一次切线动 作后，可按前进键或后退键压脚会移动至 所需位置再次启动踏板，机器得新启动。2：按二次复位键回到起针位置。


       花样导入的介绍
       1、开机后先按M键，再同时按下P1、P3 、 P5 听到嘀的一声，按+号键，显示 62.0 按准备键 按+号键 将0改为1;
       2、按准备建；
       3、显示usb然后插入 u盘 花样自动更新 U盘灯闪烁表明正在导入花样，听到嘀的 一声后花样导入完毕，导入后的花样从 101号开始。被导入的花样格式保存为.vdt格式。
       4、花样导入后，再进入到201号参数， 将升级后花样按循环键打开，按准备键保 存：如找到101花样，由101- 0按循环键 更改为为101-1，再按准备键保存，花样 即为打开模式。

       组合花样的介绍
       组合花样可储存20组，一个组合号码最多 可储存30个花样，在设定组合花样时最少 要先储存P花样在二个以上。按M键进入 方式设定显示[C----]，按准备键显示 C1组合键设定，按选择键设定C1的第一 个花样，按前进键或后退键调整P1- P25的选择。调整完毕后按准备键和二次M键返出。


       功能检测介绍
       在开机状态下按M键显示[1.30]，同时按下P1、P3、P5键听到蜂鸣声响后，按后 退键，显示如图所示，按准备键显示功能检测状态，按前进键或后退键选择所要检 测的功能序号。按选择键进入功能检测参 数，按前进键或后退键查看功能运转，按M键回退到序号选择地，再按M键退出。


       CP-1=输入信号
       CP-2=X、Y原点传感器
       CP-3=连续运转
       CP-4=主马达检测
       CP-6=压脚、切线马达传感器

       恢复出厂设置
       在开机状态下按M键显示[1。30]，同时按P1、P3、P5听到蜂鸣后按前进键选择 67号参数，按准备键后缝制灯变起，然 后按前进键或后退键选择所要的版本号， 选择完毕后按准备键即恢复到当前版本， 按M键退出恢复出厂设定。







       套结机与钉扣机转换
       在开机状态下，按M键显示[1。30]，同时按P1、P3、P5键听到蜂鸣后按后退键 显示如图，按准备键缝制灯亮起，用前进 键更改数值到7（0表示套结、7表示扣）， 按准备键缝制灯灭，再按M键退出，关机 后再开机，机器功能转变。






电控箱介绍

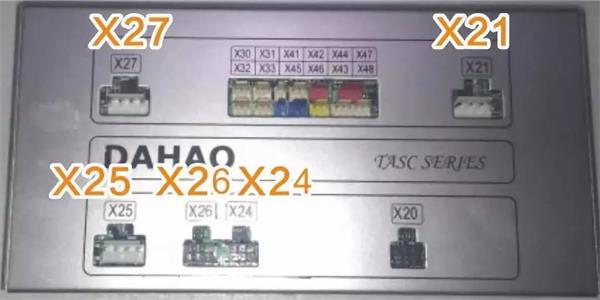

       输电控箱各插口介绍
       X1=电源开关
       X4.X5=主轴电机
       X7=操作盒
       X8=踏板机构
       X21=抬压脚步进电机
       X24.X25=Y步进电机
       X26.X27=X步进电机
       X38=夹线电磁铁、机头灯
       X46=抬压传感器







       电控箱安装示意介绍
       正后面示意



       左侧面示意
