星锐 FW-787/FW-720筒型绷缝机调整与维修（上）

1 针与送布牙的调整
1.1 针杆高度的调整（1）先将针杆升到上死点，此时最长针针尖与针板的距离为7.6 ～ 7.8毫米（图1）。


（2）若需要调整时，先打开机头前盖的油胶盖 A，旋松针杆连杆上的螺钉 B，上下调整针杆高度后再紧固（图 2）。

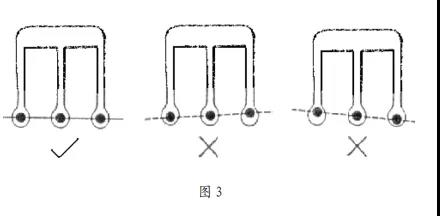

注意：针应完全装入针镏孔最顶端。针杆高度调整后，应确定每一根针都能通过针板的针孔正中央，不可以偏斜，且三根针需平行（图 3）。

1.2.下钩针与针的引量（下钩针退距）
当机针降至最低点时，下钩针尖与短针右侧缘的距离为2.8 ～ 3.0毫米（图 4）。

1.3 针与下钩针的时位关系（同步）
（1）当下钩针由最右边向左移动至长针时，下钩针下缘与长针针孔上缘平齐时，下钩针尖与长针左侧边缘的距离为0.9 ～ 1.2毫米（图5）。

（2）当下钩针由最左边往右回移时，下钩针针孔与短针针孔相对（需平视）（图 6）。

1.4 钩针与针的间隙
钩针由右往左移至右针时，其间隙为0，至中针时为 0.1 ～ 0.2毫米，再往左移至左针时，其间隙为0.2 ～ 0.3毫米（图 8）。

注意：钩针前后运动的轨迹为正椭圆。
1.5 针与后护针片的调整（1）当针杆降至最低时，后护针片的 G线约在短针针孔中心位置（图 9）。

（2）钩针尖前端移至短针中心时，后针片往前移，与短针间隙为0.05毫米，与长针间隙为0.5毫米（图10）。




1.6 针与前护针片的调整
注意：FW787、FW720前后护针片高度已固定，无需调节。当下钩针的尖端移到短针中心线时，短针尖与前护针片的间隙为0.3毫米，移到长针中心线时亦为0.3毫米，为平行状态（图12）。




1.7 针与上钩针及线导片的关系
（1）当针杆在上定位时，上钩针 A的底部高于左针的针尖约1毫米，即为上钩针的高度（图13）。（2）当上钩针由右往左边移时，上钩针的勾线端与左针的间隙为0.3 ～ 0.5毫米，当上钩针继续移至最左边时，上钩针的 a点与左针中心距离为4.5 ～ 5.5毫米（图14）。






（待续）
